油压阀门(Oil pressure valve)，造气系统的油压网络是造气的中枢神经，它严格执行着微机发出的信号指令、并传递动力驱动油压阀门切换气体流向，完成循环工作。油压阀又称作溢流阀，是一种液压压力控制阀，在液压设备中主要起定压溢流，稳压，系统卸荷和保护作用。溢流阀在装配或使用中，由于O形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。如果锥阀或主阀芯磨损过大，或者密封面接触不好，还将造成内泄漏过大，以至影响正常工作。
定压溢流作用:在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增加时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，溢流阀压力，即泵出口压力恒定(阀口常随压力波动开启)。
溢流阀作用：
稳压作用:溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
稳压作用:溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
系统卸荷作用:在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
保护作用:系统正常工作时，阀门关闭。只有负载过规定的(系统压力大过调定压力)时开启溢流，进行过载保护，使系统压力不增加(通常使溢流阀的调定压力比系统工作压力高10%~20%)。
实际应用中一般有:作卸荷阀用，作远程调压阀，作高低压多控制阀，作顺序阀，用于产生背压(串在回油路上)。
溢流阀一般有两种结构:1、直动型溢流阀 。2、先导式溢流阀。
对溢流阀的主要要求:调压范围大，调压偏差小，压力振摆小，过载能力大，噪声小。

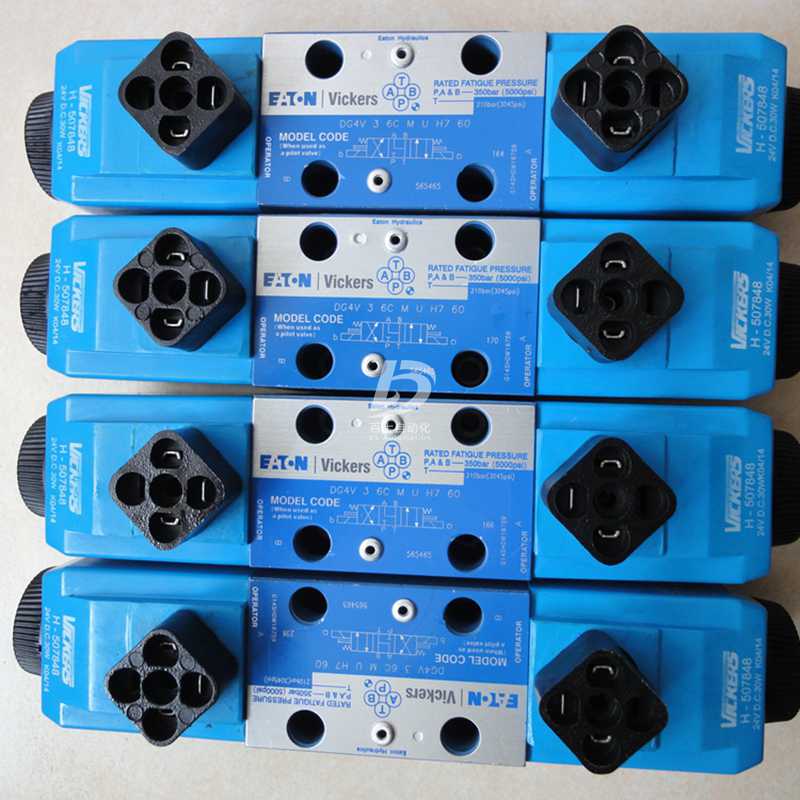

威格士部分系列型号：
威格士部分系列型号：
油压阀02-325867DG5V-8-S-2A-M-U-H-10
油压阀02-329238DG5V-8-S-31C-T-M-U-H-10
油压阀615025CG2V-6FW-10
油压阀615026CG2V-6GW-10
油压阀615029CG2V-8FW-10
油压阀859542CG5V-6FW-D-M-U-H7-11
油压阀859544CG5V-6GW-D-M-U-H7-11
油压阀859549CG5V-6GW-D-VM-U-H7-11
油压阀WGQ-0006CG5V-8GW-OF-M-U-H5-20
油压阀565572RV5-10-S-0-50
油压阀02-182046RV5-16-S-0-50/
油压阀565693SV3-10-0-0-24DG
油压阀02-199452SV910NE0000024DGJ0000A
油压阀565665SV4-10-C-0-24DG
油压阀SV4-10V-0-0-220AGS
油压阀SV4-10V-C-0-220AGS
油压阀02-139196DGMC-3-AT-CW-41
措施：
减小先导式溢流阀噪声和振动的措施
一般是在导阀部分加置消振元件。
消振套一般固定在导阀前腔，即共振腔内，不能自由活动。
在消振套上都设有阻尼孔，以增加阻尼来震动。另外，由于共振腔中增加了，使共振腔的容积减小，油液在负压时刚度增加，根据刚度大的元件不易发生共振的原理，就能减少发生共振的可能性。
消振垫一般与共振腔活动配合，能自由运动。消振垫正反面都有一条节流槽，油液在流动时能产生阻尼作用，以改变原来的流动情况。由于消振垫的加入，增加了一个振动元件，扰乱了原来的共振频率。共振腔增加了消振垫，同样减少了容积，增加了油液受压时的刚度，以减少发生共振的可能性。
在消振螺堵上设有蓄气小孔和节流边，蓄气小孔中因留有空气，空气在受压时压缩，压缩空气具有吸振作用，相当于一个微型吸振器。小孔中空气压缩时，油液充入，膨胀时，油液压出，这样就增加了一个附加流动，以改变原来的流动情况。故也能减小或噪声和振动。
另外，如果溢流阀本身的装配或使用权用不当，也都会造成振动，产生噪声。如三节同心式溢流阀，装配时三节同心配合不当，使用时流量过大或过小，锥阀的不正常磨损等。在这种情况下，应认真检查调整。
