电动三通球阀 产品概述
本公司的电动三通球阀是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，电动三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。故称之为电动三通换向球阀。
 |
 |
| 电动三通球阀（配OV-TORK开关型执行器） |
电动三通球阀（配OV-TORK调节型执行器） |
电动三通球阀 主要技术参数及性能
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 允许压差(MPa) |
≤公称压力 |
| 动作范围 |
0～90° |
| 阀体形式 |
二段分体式铸造阀体 |
| 阀盖形式 |
整体式 |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 连接方式 |
法兰式、螺纹式(适用于1/2"～2") |
| 阀芯形式 |
三通球型阀芯 |
| 流量特性 |
近似快开特性 |
| 泄露量Q |
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01% |
| 基本误差 |
±1% |
| 回差 |
±1% |
| 死区 |
≤1% |
| 配置执行器型号 |
OV-TORK、3810R、DZW、BV-TORK、PSQ电动执行机构 |
| 控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
电动三通球阀 执行器技术参数
| 执行器类别 |
引进型OV-TORK系列执行器参数 |
引进型3610R系列执行器参数 |
引进型BV-TORK系列执行器参数 |
| 电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
| 输出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
| 动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 |
| 输入信号 |
开关量、4～20mA模拟量 |
4～20mA模拟量信号 |
开关量、4～20mA模拟量信号 |
| 反馈信号 |
开关量、4～20mA模拟量 |
4～20mA模拟量信号 |
开关量、4～20mA模拟量信号 |
| 动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
| 保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
| 环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
| 手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
| 机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
| 防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
| 防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
| 驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 |
| 进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4” |
| 壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
| 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 |
电动三通球阀 主要零件材料
| 零件名称 |
材料名称 |
| 阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
| 阀杆 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
| 适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
电动三通球阀 控制方式

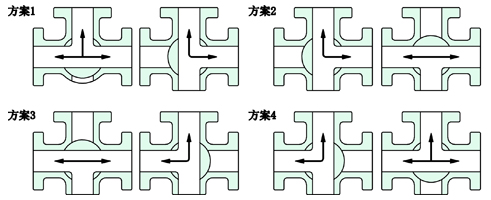

电动三通球阀分L型和T型，介质流通方向见下图。L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
 |
 |
| "T"型电动三通球阀 流向示意图 |
"L"型电动三通球阀 流向示意图 |
电动三通球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
